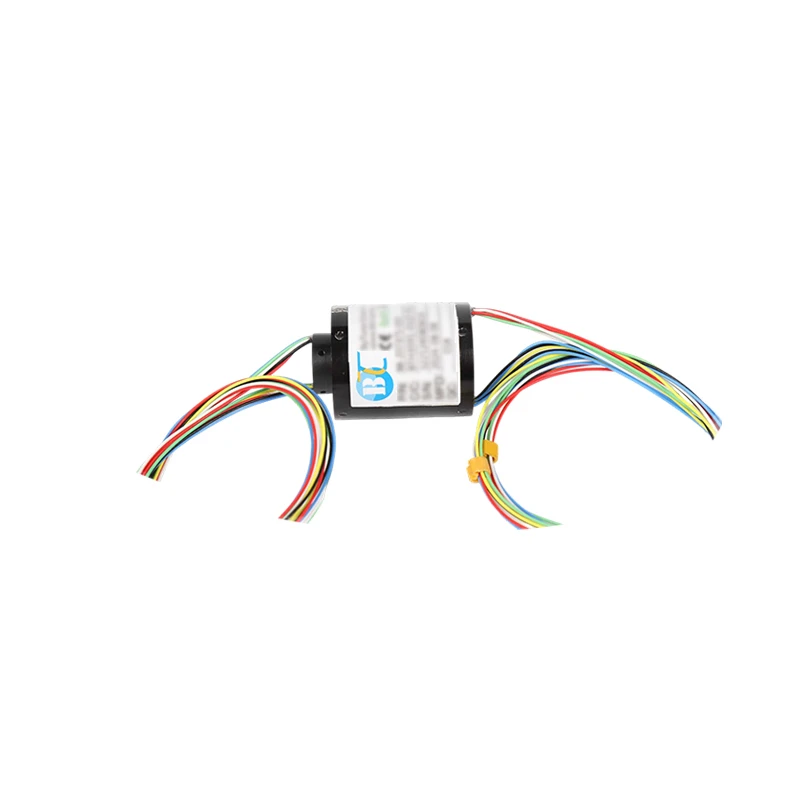

The small through hole slip ring for precise instrument is designed for both high-precision required and space-limited applications, like pipeline monitoring, ultrasonic probes, medical devices, precision instruments, etc. It has 6 to 30 circuits to choose from, each circuit can carry 2A current or transmit signals. Although it is a miniature slip ring with an inner diameter of only 9mm, it is still enough to वर्तमान, डेटा आणि नियंत्रण सिग्नलचे विविध प्रकार मिसळा आणि प्रसारित करा .
वैशिष्ट्ये
कार्यक्षम उष्णता नष्ट होणे
The small through hole slip ring for precise instrument features an aluminum alloy housing and copper alloy conductive rings, enabling quick heat dissipation from electrical currents. Therefore, it can adapt to working conditions up to 100+℃.
स्थिर ऑपरेशन
यात विस्तृत इनपुट व्होल्टेज श्रेणी आहे आणि व्होल्टेज चढउतारांच्या बाबतीत . च्या बाबतीत पॉवर ट्रांसमिशन लाइन तोटा, अस्थिर जनरेटर आउटपुट इ.
सीलबंद रचना
धूळ, अशुद्धी आणि ओव्हरिंगमध्ये प्रवेश करण्यापासून ओलावा यासारख्या बाह्य प्रदूषकांना प्रतिबंधित करण्यासाठी स्लिप रिंगमध्ये सीलबंद बॉल बेअरिंग स्ट्रक्चर डिझाइन आहे} . हे देखील चांगले वंगण राखण्यास मदत करते .
अँटी-कॉरोशन
त्याचा ब्रश भाग रासायनिकदृष्ट्या जड मौल्यवान धातूंचा बनलेला आहे जसे की सोन्या, चांदी आणि पॅलेडियम, जे ऑक्सिजन, ओलावा, ids सिडस् आणि अल्कलिसपासून गंजला प्रतिरोधक आहेत .

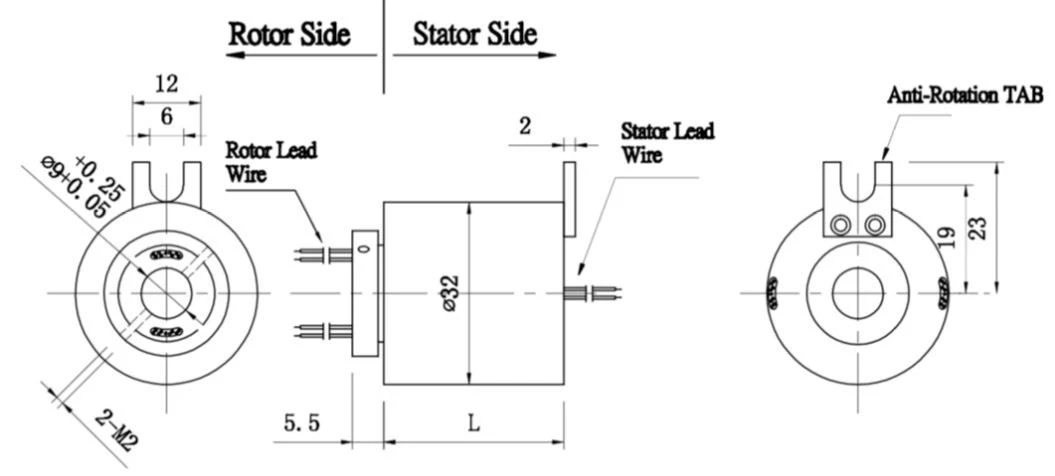

स्लिप रिंग डिझाइन रेखांकने
पर्यायी
- सर्किट्स
- प्रत्येक सर्किटचे लोड करीत आहे
- वायर लांबी
- आतील छिद्र /बाह्य छिद्र व्यास किंवा लांबी
- कार्यरत गती
- सोन्याचे संपर्क
- गृहनिर्माण रंग
मापदंड
यांत्रिक
|
कार्यरत गती |
300 आरपीएम |
|
ऑपरेटिंग तापमान |
-40 डिग्री ~ +100 डिग्री |
|
संपर्क सामग्री |
मौल्यवान धातू |
|
आयपी ग्रेड |
आयपी 54, आयपी 65 किंवा त्याहून अधिक |
विद्युत
|
सर्किट |
8 आणि 12 आणि 18 आणि 20 आणि 30 किंवा अधिक |
|
चालू |
2 ए किंवा उच्च |
|
व्होल्टेज |
380v पेक्षा कमी किंवा त्यापेक्षा कमी |
|
डायलेक्ट्रिक सामर्थ्य |
प्रत्येक सर्किट दरम्यान 500 व्ही@50 हर्ट्जपेक्षा कमी किंवा त्यापेक्षा कमी |
|
इन्सुलेशन प्रतिकार |
500 मी 500 व्हीडीसी |
|
विद्युत आवाज |
7mω पेक्षा कमी किंवा समान |
|

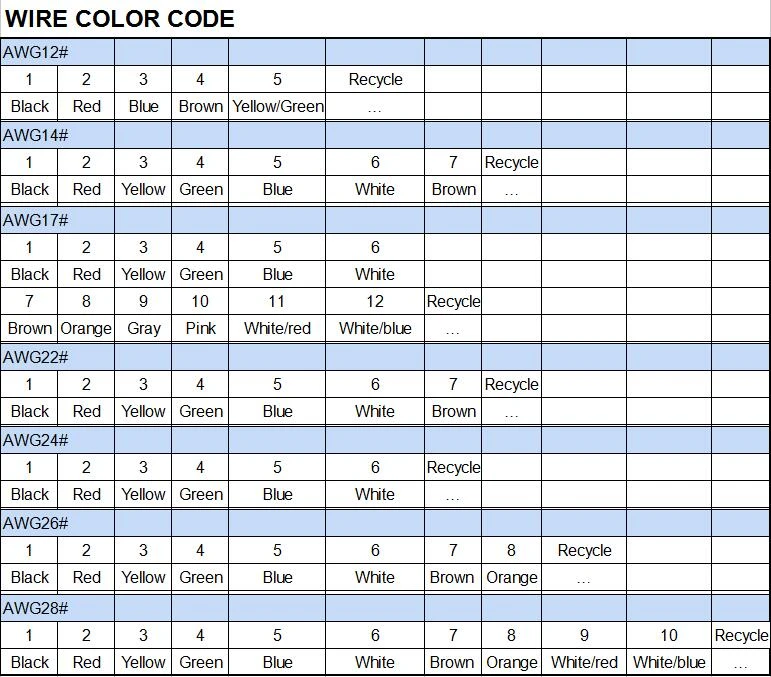

लीड वायर आकार |
26 एडब्ल्यूजी, उल, रंग टेफ्लॉन, चांदी किंवा कथील प्लेटेड |
|
लीड वायर लांबी |
200 मिमी |
परिमाण
|
प्रकार |
रिंग्ज |
लांबी |
आयडी |
ओडी |
|
Bht 0932-8 |
8 |
28.4 मिमी |
Φ9 मिमी |
Φ32 मिमी |
|
Bht 0932-12 |
12 |
35.6 मिमी |
Φ9 मिमी |
Φ32 मिमी |
|
Bht 0932-18 |
18 |
46.4 मिमी |
Φ9 मिमी |
Φ32 मिमी |
|
Bht 0932-20 |
20 |
50 मिमी |
Φ9 मिमी |
Φ32 मिमी |

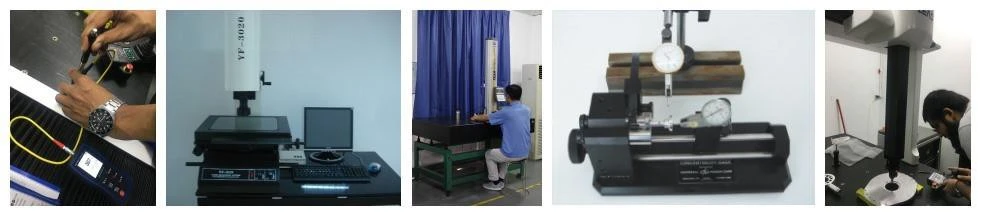

गुणवत्ता चाचणी आणि प्रमाणपत्र
FAQ
